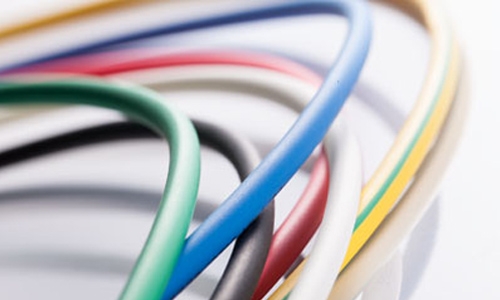

通用型熱收縮管(G5)
  • 通用型熱收縮管(G5)
通用型熱收縮管(G5)
通用型熱收縮管(G5)

通用型熱收縮管(G5)

產品描述
  • 廣泛應用於工業和商業領域、如電子絕緣、元件、終端,結合處的保護。
  • 非常柔軟及高阻燃性能;對通常的可溶解性液體有抵抗性
  • 查看更多細節,請聯絡我們

附加檔

G_spec.pdf
詢價
產品型號尺寸收縮前(mm)收縮後 (mm)標準長度(米)
內徑 壁厚 內徑(最大)壁厚(最小)
G5(F)-0.8  0.8 1.0±0.2  0.15±0.05  0.55 0.25 200
G5(F)-1  1 1.5±0.3  0.20±0.05  0.6 0.33 200
G5(F)-1.5  1.5 2.0±0.3  0.20±0.05  0.75 0.36 200
G5(F)-2  2 2.5±0.3  0.20±0.05  1 0.44 200
G5(F)-2.5  2.5 3.0±0.3  0.25±0.05  1.25 0.44 200
G5(F)-3  3 3.5±0.3  0.25±0.05  1.5 0.44 200
G5(F)-3.5  3.5 4.0±0.3  0.25±0.05  1.75 0.44 200
G5(F)-4  4 4.5±0.3  0.25±0.05  2 0.44 200
G5(F)-4.5  4.5 5.0±0.3  0.25±0.05  2.25 0.44 100
G5(F)-5  5 5.5±0.3  0.25±0.05  2.5 0.56 100
G5(F)-6  6 6.5±0.3  0.28±0.05  3 0.56 100
G5(F)-7  7 7.6±0.3  0.30±0.07  3.5 0.56 100
G5(F)-8  8 8.6±0.3  0.30±0.07  4 0.56 100
G5(F)-9  9 9.6±0.3  0.30±0.07  4.5 0.56 100
G5(F)-10  10 10.7±0.4  0.30±0.07  5 0.56 100
G5(F)-11  11 11.7±0.4  0.30±0.07  5.5 0.56 100
G5(F)-12  12 12.7±0.4  0.30±0.07  6 0.56 100
G5(F)-13  13 13.7±0.4  0.35±0.08  6.5 0.69 100
G5(F)-14  14 14.7±0.4  0.35±0.08  7 0.69 100
G5(F)-15  15 15.7±0.5  0.35±0.08  7.5 0.69 100
G5(F)-16  16 16.7±0.5  0.35±0.08  8 0.69 100
G5(F)-17  17 17.7±0.5  0.35±0.08  8.5 0.77 100
G5(F)-18  18 19.0±0.5  0.40±0.10  9 0.77 100
G5(F)-20  20 21.0±0.5  0.40±0.10  10 0.77 100
G5(F)-22  22 23.0±0.5  0.40±0.10  11 0.77 100
G5(F)-25  25 26.0±1.0  0.45±0.10  12.5 0.87 50
G5(F)-28  28 29.0±1.0  0.45±0.10  14 0.87 50
G5(F)-30  30 31.5±1.0  0.45±0.10  15 0.87 50
G5(F)-35  35 36.5±1.0  0.50±0.10  17.5 0.97 50
G5(F)-40  40 41.5±1.0  0.50±0.10  20 0.97 50
G5(F)-45  45 46.0±0.7  0.50±0.15  22.5 0.97 25
G5(F)-50  50 51.5±1.0  0.55±0.10  25 0.97 25
G5(F)-60  60 63.0±3.0  0.60±0.15  30 1.17 25
G5(F)-70  70 71.0±3.0  0.60±0.15  35 1.17 25
G5(F)-80  80 81.0±3.0  0.65±0.15  40 1.2 25
G5(F)-90  90 91.0±3.0  0.75±0.15  45 1.3 25
G5(F)-100  100 101.0±3.0  0.75±0.15  50 1.3 25
G5(F)-120  120 121.0±4.0  0.80±0.20  60 1.4 15
G5(F)-150  150 151.0±4.0  0.80±0.20  75 1.5 15
G5(F)-180  180 181.0±4.0  0.85±0.20  90 1.6 15
特性 標準 測試方法 結果
長度變化率 (150℃ , 3min)  -10%～10%  ASTM D 2671  通過
抗張強度 (500mm/min)  ≥10.4MPa  ASTM D 638  ≥11.4MPa
斷裂伸長率 (500mm/min)  ≥200%  ASTM D 638  ≥400%
老化後抗張強度
(158℃ ,168h) 		 保留 70%以上  ASTM D 638  ≥80%
老化延伸度 (158℃ ,168h)  ≥100%  ASTM D 638  ≥200%
熱衝擊 (200℃ ,4h)  無裂紋  ASTM D 2671  通過
冷彎曲 (-30℃ ,1h)  無裂紋  ASTM D 2671  通過
耐壓 (AC2500V,60S)  無擊穿  UL224  通過
體積電阻率  ≥1014Ω.cm  ASTM D 876  ≥1014Ω.cm
絕緣強度  ≥19.7KV/mm  ASTM D 2671  22 KV/mm
阻燃性能  VW-1  UL224  通過
